| 品牌：精航宇 | 型号：RVHI | 连接形式：法兰 |
| 主体材料：球墨铸铁 | 公称通径：40-600mm | 3C阀门类别：工业 |
| 订货号：jhy036 | 货号：036 | 适用介质：水 |
| 密封形式：软密封型 | 标准：国标 | 外形：中型 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：配件 |
| 用途：放水 | 压力环境：低压 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：DN100 | 是否跨境货源：否 |

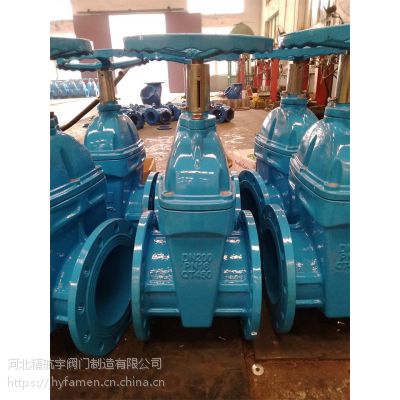

一、 附开度指示软密封闸阀的概述
RVHI/Z45X-16附开度指示弹性座封闸阀是各类型阀门中应用***的一种，主要应用于消防系统。软密封闸阀是传统闸阀的更新换代产品，使用弹性材质的闸板，利用弹性材质产生的微量变形补偿作用，能达到良好的密封效果。软密封闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等***优点，广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
如果闸阀安装位置离地面较高时，一般使用明杆闸阀，可以明显指示阀门开度，若安装位置较低，则需用附开度指示闸阀。RVHI/Z45X-16附开度指示弹性座封闸阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀，可以明显指示阀门开度，若安装位置较低。则需用附开度指示闸阀。
二、附开度指示软密封闸阀（软密封闸阀）的运行原理：
软密封闸阀在机身和零件都完好的情况下，密封面稍有变形或腐蚀，阀门就不能使用。而且修复的时候过于麻烦，造成***的浪费。因此在使用中，阀板与密封面精良要有少的摩擦，这样就尽可能扥避免了阀体的损坏。
解决阀座和阀板的密封面腐蚀或变形后，阀板能自动补偿的并压紧密封面以及与软密封闸阀间压力自动平衡的问题，解决软密封材料受磨擦而损坏密封面的问题，由于该闸阀的密封套可换，大大的增长阀门的使用。
软密封材料在启闭过程中，与阀座保持有一定的距离，使软密封材料在无磨擦无折压的环境中工作。密封套将管道中输送的液体与阀芯内的部件隔离，免受液体的腐蚀和杂质的阻塞。此阀的密封材料更换非常方便，所以使用寿命是一般闸阀的5倍以上。减少了损耗，为公司节省了资源。
三、 附开度指示弹性座封闸阀（软密封闸阀）主要零部件材料
名称 | 材料 |
阀体 | 球墨铸铁 |
闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
内六角螺栓 | 碳化处理 |
密封圈 | 丁腈橡胶 |
阀盖 | 球墨铸铁 |
阀杆 | 不锈钢 |
“O” 形密封圈 | 丁腈橡胶 |
止推轴承 | 锡青铜 |
螺栓 | 不锈钢 |
压盖 | 球墨铸铁 |
防尘罩 | 丁腈橡胶 |
手轮 | 球磨铸铁 |
四、附开度指示弹性座封闸阀（软密封闸阀）主要技术参数：
产品名称：附开度指示弹性座封闸阀
产品型号：RVHI
公称压力：1.0-2.5Mpa
公称通径：DN40-DN600
适用介质：水
使用温度：0-80℃
法兰标准：GB/T17241.6GB/9113
试验标准：GB/T13927AP1598
